重叠检测事件

2025-4-12

Unreal Engine

目前我们已经实现好了基本的抓取功能。我们再回过头来实现“检测门”的逻辑：检测到雕塑放入，门向下移动打开通行。在这一篇文章中，我们先实现物体放入的检测。

我们选中之前的门组件，在细节窗体右侧，点击蓝图图标按钮，选择 创建子蓝图类，将其命名为 BP_SecretWall。

在弹出的 BP_SecretWall 蓝图窗体中，我们点击 添加 - Box Collision。Box Collision 是一个隐形体积组件，它本身不可见，但可以检测是否与其他物体发生碰撞或重叠。

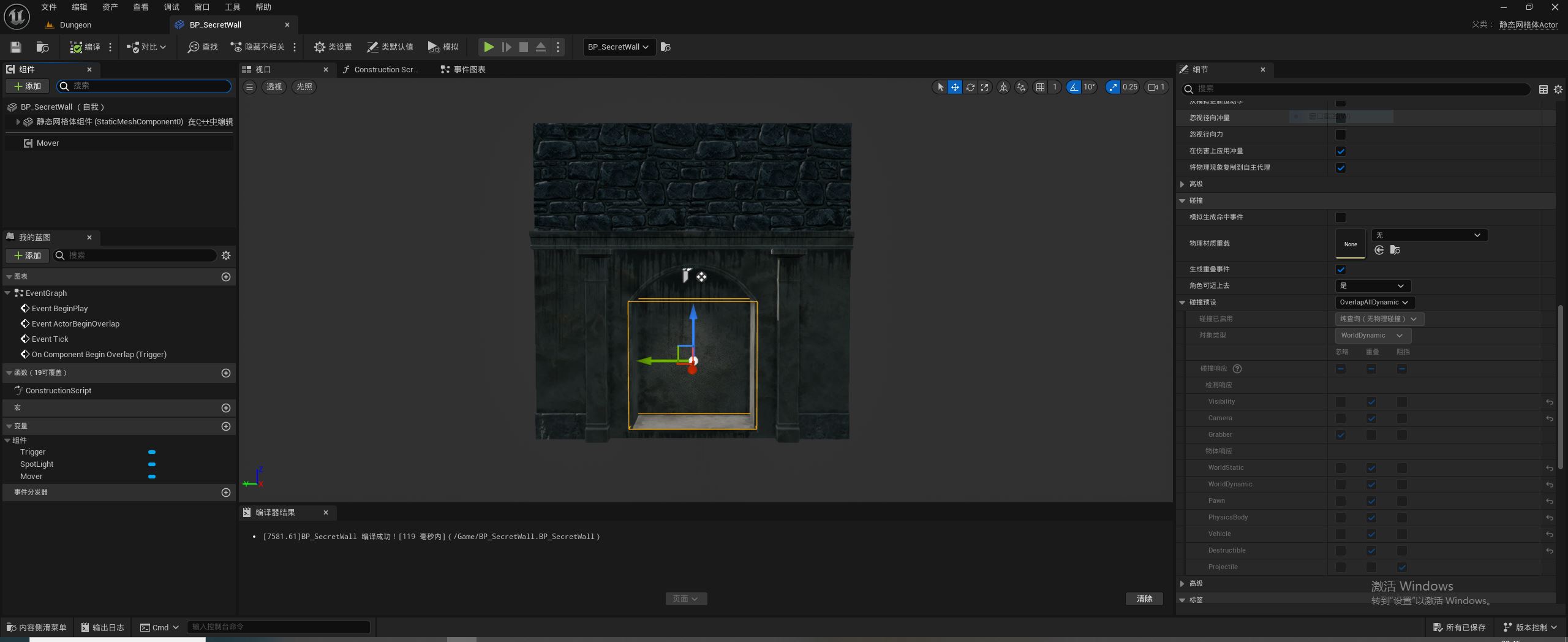

如图 1 所示，我们可以调整 Box Collision 的大小，让其铺满门里面的凹槽区域。接着在右侧的细节窗体里核对 碰撞预设 属性，默认是 OverlapAllDynamic。展开查看具体碰撞响应，可以看到几乎和所有类型的物体都是 重叠 响应方式，这正是我们需要的。所以我们不需要修改默认的碰撞预设。并且确认 生成重叠事件 属性是勾选使能的。

门凹槽内有点暗，我们可以加一盏聚光灯。

图1 Box Collision

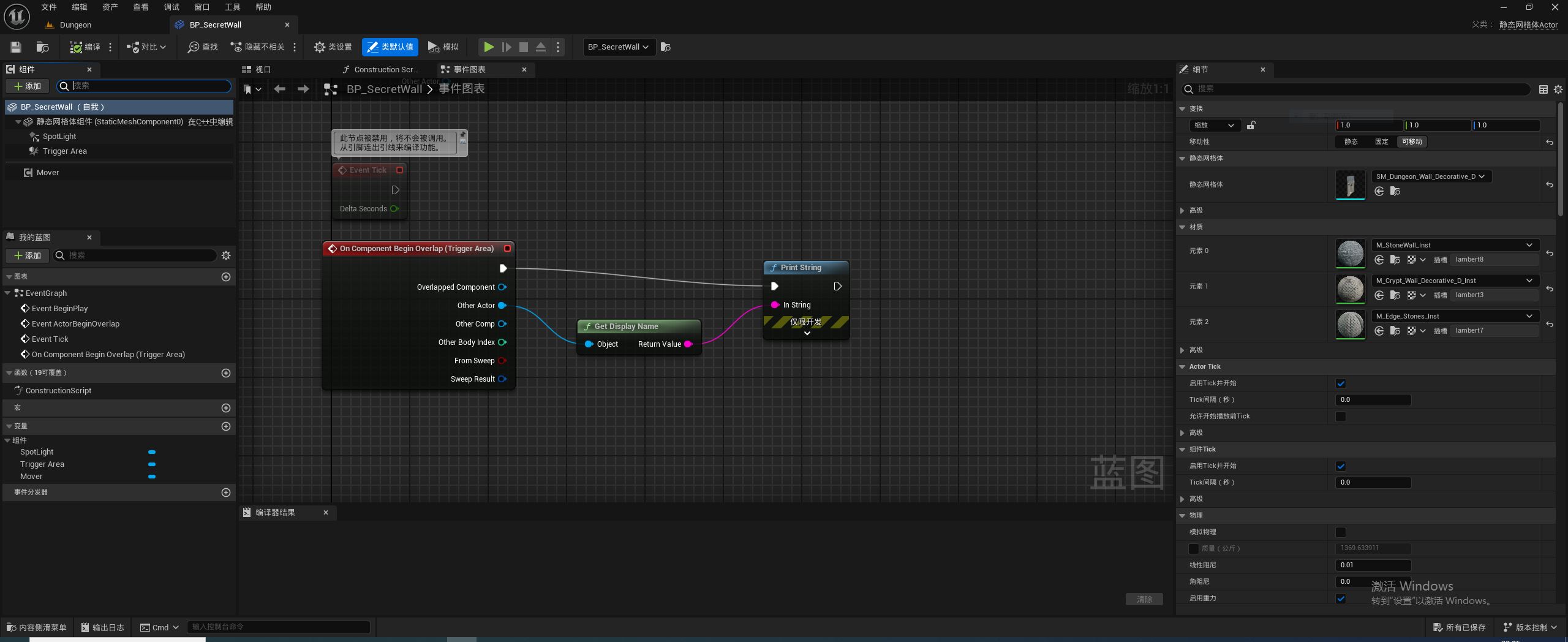

接着我们来到 事件图标 窗口。如图 2 所示，我们添加 On Component Begin Overlap 事件节点，并打印与其发生重叠的 Actor 的名字。

图2 蓝图

完成好后，我们就可以运行程序，验证打印结果了。运行会发现，角色人物进入凹槽可以正常打印，但是雕塑进入无法打印。这是因为雕塑组件的 生成重叠事件 属性没有使能，需要将其使能。

注意，要有重叠事件产生，两者的"生成重叠事件"属性都要打开。

Box Collision 组件，在 C++ 组件类中，对应的是 Box Component。后续我们会使用 C++ 类的方式扩展功能。

我们删除原先添加的 Box Collision 组件。然后点击 添加 - 添加C++组件。Box Component 不在“常见类”标签卡里，我们要到“所有类”标签卡中进行搜索添加，并命名组件为 Trigger。

相比于默认的场景组件类，Box Component 类的初始内容相当“简陋”。我们可以参照复制之前 Grabber 场景组件类里面的内容，粘贴到 Box Component 类中。

如代码清单 1 所示，我们复制 UCLASS 宏的内容，它表示这个类可以在蓝图里使用，并归在 Custom 组下。接着我们复制 BeginPlay() 的定义。

代码清单 1 TriggerComponent.h
  1. UCLASS(ClassGroup = (Custom), meta = (BlueprintSpawnableComponent))
  2. class CRYPTRAIDER_API UTriggerComponent : public UBoxComponent
  3. {
  4.     GENERATED_BODY()
  5.
  6. protected:
  7.     // Called when the game starts
  8.     virtual void BeginPlay() override;
  9.
  10. };

接着，如代码清单 2 所示，我们复制并微调 BeginPlay() 的实现，此处增加了打印。

代码清单 2 TriggerComponent.cpp
  1. // Called when the game starts
  2. void UTriggerComponent::BeginPlay()
  3. {
  4.     Super::BeginPlay();
  5.
  6.     UE_LOG(LogTemp, Display, TEXT("Trigger Component Alive"));
  7. }

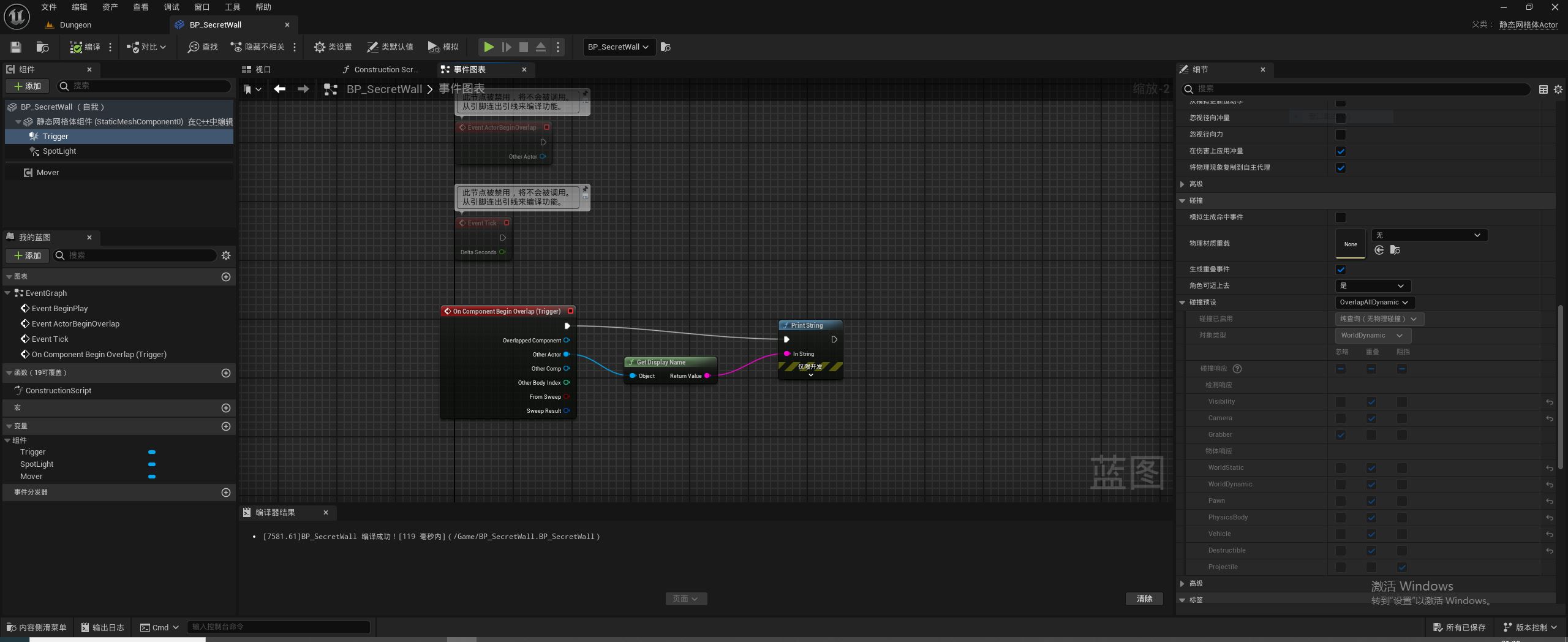

代码完成并编译好之后，我们回到蓝图界面。如图 3 所示，在 添加 选项中，已经可以识别到 Trigger 类，我们添加它。

蓝图代码几乎是一样的。我们把原先的 On Component Begin Overlap 事件节点删掉。然后右击左侧的 Trigger 组件，选择 添加事件，添加新的 On Component Begin Overlap 事件节点。

图3 蓝图修改
